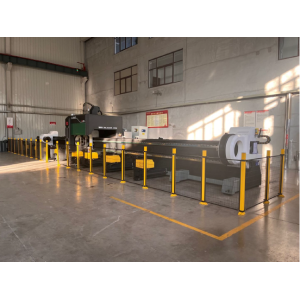

Máquinas de corte por láser de fibra de alta precisión y totalmente automáticas para tubos CNC

Máquinas de corte por láser de fibra de alta precisión y totalmente automáticas para tubos CNC

Máquinas de corte por láser de fibra de alta precisión y totalmente automáticas para tubos CNC
CategoríaMáquinas de corte de tubos por láser de fibra CNC
English detailsCNC Fully Automatic High Precision Fiber Laser Cutting Tube Machines
MarcaBossray CNC Tube bender and Lasertube Manufacturer
ModeloFLT-6020HT
Diámetro de corteDe 20 a 200 milímetros
Peso máximo del tubo500 kilogramos
Tipo de láserLáser de fibra
Fuente láserIPG RAYCUS MAX
Velocidad de corte80 m/min
PuertoLlevar a la fuerza
forma de pagoT/T
Tiempo de Actualización2024/12/8
Información Detallada
Máquinas de corte por láser de fibra de alta precisión y totalmente automáticas para tubos CNC
Máquinas de corte de tubos de metal por láser de fibra CNC de Bossray para
Ahorre tiempo y reduzca el número de componentes.
Realizar marcos tubulares y estructuras metálicas más precisas y rápidas de montar.
Complete su pieza en un solo paso de programación, en un solo paso de mecanizado y en un solo sistema.
Se pueden cortar con láser tubos de cualquier sección circular, rectangular, abierta o especial, así como extrusiones y perfiles.
Bossray CNC Fiber laser
Parámetros de los tubos láser CNC

Modelo

FLT-6020HT

Longitud efectiva de corte de tubo:

6000 milímetros

Potencia de salida del láser:

6000 W / 3000 W / 1500 W
Diámetro efectivo de corte de tubo redondo:
Φ20-200 mm

Diámetro efectivo de corte de tubo cuadrado:

15x15, 150x150

Tubo rectangular Longitud del borde:
15x150

Precisión de posicionamiento del eje X/Y:

0,05 mm/m
Precisión de reposicionamiento del eje X/Y:
0,03 mm
Velocidad máxima del eje X:
140 m/min
Velocidad máxima del eje Y:
100 m/min
Precisión de rotación:

±0,1°

Video
Máquinas de corte por láser de fibra de alta precisión y totalmente automáticas CNC para tubosVideo
Lasertube, su nueva ventaja competitiva.
Bossray CNC Fiber laser machine base
Introducción a la base de la máquina
Conformado de chapa metálica de 20mm de espesor.
Máquina fresadora-mandriladora COLGAR italiana.
Peso neto del cuerpo de la máquina 8,5 toneladas.
Precisión de error de la máquina 0,02 mm.
Con proceso de temple de 24 horas.
Velocidad de corte 80m/min.
Bossray CNC Fiber laser automatic loader
Sistema de carga automática
Automático para tubos redondos y manual para tubos cuadrados;
Diámetro del tubo redondo 20-120 mm
Tiempo de intervalo 20-25 segundos;
Capacidad de carga de un solo tubo 80 Kg.
Bossray laser sources
Fuente láser Raycus 3000w
Alta eficiencia de conversión electroóptica
Capacidad de resistencia al estrés por altitud
Eficiencia de corte de tubos
Longitud de fibra de salida personalizada
Funcionamiento sin necesidad de mantenimiento
Bossray Laser head
Cabezal de corte láser Raytools BM111 3D TUBE
Estructura sellada
Sistema de ajuste de la distancia focal
Ventana protectora con cajón
Distancia focal: 75 mm/100 mm
Enfoque automático
Presión de aire para gas auxiliar: ≤25 bar

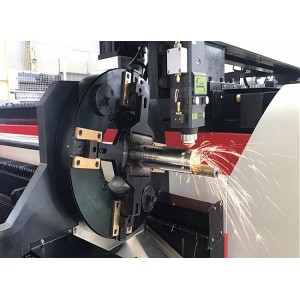

Bossray CNC Fiber laser chucks
Mandriles dobles con capacidad de procesamiento mejorada
Más largo: alcanza los 6000 mm
Más pesado: alcanzar los 500Kg
Rango de sujeción de tubos rectangulares/redondos: 20-200 mm
Bossray CNC Fiber laser chuck servo
Mandriles profesionales y totalmente sellados
Evite el polvo para aumentar la vida útil del mandril.
Bossray CNC Fiber laser whole track
Mandriles de círculo rectangular de pista completa
Más conveniente para cargar, sin pausa de procesamiento.
Lograr diámetros de tipos de perfiles rectangulares, redondos, de vigas en I o de vigas en H.
Diseño de piezas y marcos en un entorno gráfico CAD/CAM tridimensional diseñado para explotar cada margen de rendimiento de los Lasertubes Bossray.
Bibliotecas de funciones que agilizan y simplifican el diseño en el tubo.
Estimaciones precisas de tiempos y costos de lotes para una estimación detallada.
Planificación remota y seguimiento en tiempo real de los trabajos en curso.
Todo esto y mucho más marca cada día la diferencia a la hora de poder aprovechar al máximo un sistema de corte láser, reduciendo tiempos de parada improductivos y eliminando desperdicios.
La elección de valor también pasa por el software.
Bossray CNC Fiber laser nesting software
Características y ventajas del tubo láser CNC
  • 1Boquilla ahorradora de gas con flujo constante
  • El rendimiento y la eficiencia del corte se mejoran al mantener el flujo de gas constante con poca turbulencia.
  • 2Relámpago Bossray
  • El proceso de perforación ultrarrápido combinado perfectamente con BossrayGenius completa toda la perforación justo cuando el cabezal de corte láser se mueve hacia abajo en el eje Z.
  • 3Corte de acero en ángulo y de acero en canal
  • El corte de acero angular y de canal es estándar y no requiere instalación adicional.
  • 4Búsqueda de aristas en los cuatro lados, mayor precisión
  • El método y algoritmo de búsqueda de bordes optimizados garantizan una mayor precisión de corte y una mejor estabilidad del cortador láser.
