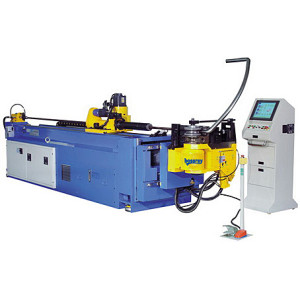

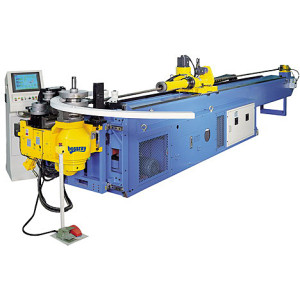

Máquinas dobladoras de tubos de mandril automáticas CNC de 5 pulgadas Máquinas dobladoras por estirado

Máquinas dobladoras de tubos de mandril automáticas CNC de 5 pulgadas Máquinas dobladoras por estirado

Máquinas dobladoras de tubos de mandril automáticas CNC de 5 pulgadas Máquinas dobladoras por estirado
CategoríaDobladoras de tubos con mandril
English detailsCNC Automatic Mandrel Tube Bending Machines 5 inches Draw Bending Machines
MarcaBossray CNC Tube bender and Lasertube Manufacturer
ModeloSB-130CNC-H
Capacidad de doblado OD×WTΦ130×8,0 mm
Velocidad de flexiónMáx. 60°/seg.
Velocidad de alimentación800 mm/seg
Precisión de alimentación±0,1 mm
Velocidad de rotación180°/seg
Precisión de rotación±0,1°
Voltaje220 V, 380 V, 415 V, 440 V, 480 V, 600 V 3P
Doblado con mandrilMandril de bola
DobladoCurva de estirado en frío
CertificadoCertificado CE, ETL
PuertoShangai, China
forma de pagoT/T
Tiempo de Actualización2024/12/8
Información Detallada
Máquinas dobladoras de tubos de mandril automáticas CNCCapacidad de 5 pulgadas
Las dobladoras de tubos con mandril CNC automáticas de Bossray se encargan de las tareas de doblado diarias, así como de los trabajos más exigentes y de alta precisión. Estas dobladoras de tubos con mandril CNC son perfectamente adecuadas para la producción en cualquier entorno industrial, incluidos los sectores de la automoción, las motocicletas y los vehículos todo terreno, los gimnasios, los servicios médicos y los muebles, etc. Nuestras dobladoras de tubos con mandril CNC más nuevas están disponibles en modelos con accionamiento totalmente eléctrico, híbrido eléctrico o hidráulico.
Las máquinas dobladoras de tubos con mandril CNC de alto rendimiento de Bossray brindan una producción energéticamente eficiente con la tecnología y las características más avanzadas. Además, nuestras dobladoras CNC funcionan solas o se integran perfectamente en cualquier configuración de producción. Bossray puede combinar cualquier dobladora CNC con nuestros brazos robóticos de carga/descarga automática o tubos láser CNC para crear una solución de celda de trabajo personalizada. Estas celdas de trabajo personalizadas aumentan la producción y liberan a su personal para tareas más importantes. Solicite una cotización para cualquiera de nuestras máquinas dobladoras de tubos con mandril CNC automáticas en línea.
SB-130CNC Mandrel Pipe Bending Machines
Parámetros de las máquinas dobladoras de tubos con mandril 130CNC

Modelo

SB-130CNC-H

Capacidad de curvatura OD×WT (acero al carbono):

Φ130×8.0mm

Radio de curvatura:

400 mm

Ángulo de curvatura

0~180°

Longitud máxima de plegado con mandril:

4000 milímetros

Velocidad de plegado:

Máx. 60°/seg.

Precisión de plegado:

±0,1°

Velocidad de alimentación:

800 mm/seg

Precisión de alimentación:

±0,1 mm

Velocidad de rotación:
180°/seg
Precisión de rotación:

±0,1°

Pila de herramientas:

1 o varios

Doblado:

Servomotor eléctrico o hidráulico

Alimentación/refuerzo:

Servomotor eléctrico

Giratorio:

Servomotor eléctrico

Desplazamiento del cabezal de trabajo (horizontal):

Opción de servomotor eléctrico

Desplazamiento del cabezal de trabajo (vertical):

Opción de servomotor hidráulico/eléctrico

Presión hidráulica del sistema:

16 MPa

El tamaño del embalaje se refiere a:

6100 × 1400 × 1600 mm

Pesoreferirse:

7500 kilos

Video
Dobladoras automáticas de tubos con mandril SB-130CNC Video
Es el equipo de doblado más ideal para la industria aeroespacial, automotriz, locomotora, motocicleta, astilleros, petroquímica, energía eléctrica, gas natural, industria nuclear, calderas, vehículos, equipos de gimnasia y equipos deportivos. La gama de las multipilas va desde 1 capa hasta 6 capas.

Características y ventajas de las máquinas dobladoras de tubos con mandril automático CNC
  • 1Brazo de flexión (eje C) mediante sistema hidráulico/servomotor
  • 2Mordaza de sujeción mediante sistema hidráulico o servomotor; mordaza de presión mediante sistema hidráulico o servomotor.
  • 3Carro (eje Y) por servomotor.
  • 4Con servomotor, el servofreno trasero es accionado por un servomotor.
  • 5Pinzas (eje B): rotación por servomotor, agarre por hidráulico o servomotor.
  • 6Con la función de doblado de rodillo (PUSH BENDING), se puede lograr un radio grande mediante el laminado.
  • 7Cambio de herramientas: movimiento arriba-abajo mediante sistema hidráulico o servomotor con freno; izquierda-derecha mediante servomotor.
  • 8PDA (presión asistida por troquel): mediante sistema hidráulico o servomotor.
  • 9Sistemas automáticos de lubricación de piezas móviles.
  • 10Pedestal de pie, sirve como parada de emergencia, arranque con dos manos y control remoto.
  • 11PC industrial (sistema Windows) equipada con pantalla táctil, vista previa 3D, control remoto, simulación de flexión 3D y prevención de colisiones.

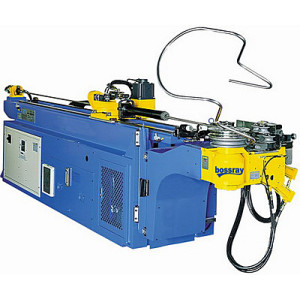

Thin wall tube bending Bossray

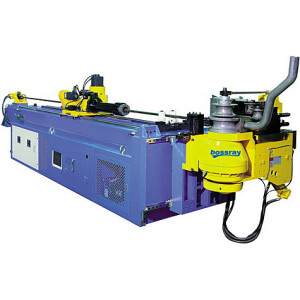

Bossray exhaust tube bending

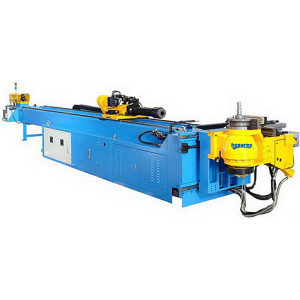

CNC Boiler Tube bending Bossray
Bossray 130CNC pipe bending machines
OPCIÓN
  • 1Radio múltiple
  • 2Doblado en dirección izquierda y derecha
  • 3Dispositivo de perforación
  • 4Dispositivo de corte
  • 5Valla de seguridad
  • 6Alfombra de seguridad o protección de cortina de luz
  • 7Curva de radio 1,0*D o radio más estrecho
  • 8Sistema de refrigeración por ventilador/agua/aceite
  • 9Sistemas de carga y descarga de robots
  • 10Manta de seguridad / Dispositivo de alarma por infrarrojos
  • 11Conversión 3D de SIEMENS
  • 12Transformador de suministro de energía eléctrica
  • 13Cambio rápido de herramientas
  • 14Diseño de herramientas especiales y mandril de latón.
