Dobladoras de tubos automáticas CNC con capacidad de 1 pulgada

Dobladoras de tubos automáticas CNC con capacidad de 1 pulgada

Dobladoras de tubos automáticas CNC con capacidad de 1 pulgada
CategoríaDobladoras de tubos CNC
English detailsCNC Automatic Pipe Benders 1 Inch Capability
MarcaBossray CNC Tube bender and Lasertube Manufacturer
ModeloSB-25CNC
Capacidad de doblado OD×WTΦ25,4 × 1,0 mm
Velocidad de flexiónMáx. 180°/seg.
Velocidad de alimentación1200 mm/seg
Precisión de alimentación±0,1 mm
Velocidad de rotación280°/seg
Precisión de rotación±0,1°
Modo de conducciónEléctrico
Voltaje220 V, 380 V, 415 V, 440 V, 480 V, 600 V 3P, 50/60 Hz
PuertoShanghái, China
forma de pagoT/T
Tiempo de Actualización2024/12/8
Información Detallada
Dobladoras de tubos automáticas CNC
Las dobladoras de tubos CNC de Bossray son dobladoras de tubos avanzadas con control de servomotor multieje y función de moldeo multicapa.
La máquina aplica habilidades profesionales de computadoras industriales y dobladoras de tubos CNC en el accionamiento de servomotores multieje y servomotores hidráulicos.
Puede funcionar de forma automática, como alimentar, rotar, cambiar moldes, leer dibujos, editar y revisar documentos técnicos y corregir datos.
Además, al trabajar con robots, también puede cargar y descargar automáticamente, probar tuberías y revisar datos técnicos y procedimientos de producción de acuerdo con el resultado de la prueba.
Puede diagnosticar fallas automáticamente, visualización y simulación de tuberías en 3D, detección de interferencias en 3D, etc.
Es la primera opción para el campo de la industria aeroespacial, energía nuclear, automóviles, motocicletas, construcción naval, petroquímica, electricidad, gas, calderas, fitness y equipos deportivos para doblar tuberías.
Las herramientas de 1 a 9 pilas son opcionales.

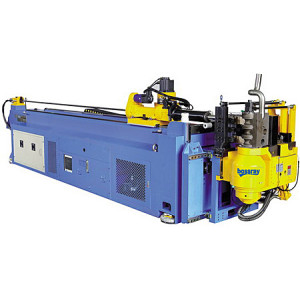

SB-25CNC Mandrel Tube Bender
Parámetros de las dobladoras de tubos automáticas CNC

Modelo

SB-25CNC

Capacidad de curvatura OD×WT (acero al carbono):

Φ25,4×1.0mm

Radio de curvatura:

100 mm

Ángulo de curvatura

0~190°

Longitud máxima de plegado con mandril:

1800 milímetros

Velocidad de plegado:

Máx. 180°/seg.

Precisión de plegado:

±0,1°

Velocidad de alimentación:

1200 mm/seg

Precisión de alimentación:

±0,1 mm

Velocidad de rotación:
280°/seg
Precisión de rotación:

±0,1°

Pila de herramientas:

1 o varios

Doblado:

Servomotor eléctrico

Alimentación/refuerzo:

Servomotor eléctrico

Giratorio:

Servomotor eléctrico

Desplazamiento del cabezal de trabajo (horizontal):

Servomotor eléctrico

Desplazamiento del cabezal de trabajo (vertical):

Servomotor eléctrico

Presión hidráulica del sistema:

12 MPa

El tamaño del embalaje se refiere a:

2500 × 700 × 1000 mm

Pesoreferirse:

1200 kg

Video
Dobladoras de tubos automáticas CNCVideo
Las dobladoras de tubos automáticas CNC de Bossray son dobladoras avanzadas con control de servomotor multieje y función de herramientas multicapa.
Características y ventajas de las dobladoras de tubos automáticas CNC
  • 1Brazo de flexión (eje C) mediante servomotor.
  • 2Mordaza de sujeción mediante sistema hidráulico o servomotor; mordaza de presión mediante sistema hidráulico o servomotor.
  • 3Carro (eje Y) por servomotor.
  • 4Con servomotor, el servofreno trasero es accionado por un servomotor.
  • 5Pinzas (eje B): rotación por servomotor, agarre por hidráulico o servomotor.
  • 6Con la función de doblado por rodillo (PUSH DRAW BENDING), se puede lograr un radio grande mediante el rodillo.
  • 7Cambio de herramientas: movimiento arriba-abajo mediante sistema hidráulico o servomotor con freno; izquierda-derecha mediante servomotor.
  • 8PDA (presión asistida por troquel): mediante sistema hidráulico o servomotor.
  • 9Sistemas automáticos de lubricación de piezas móviles.
  • 10Pedestal de pie, sirve como parada de emergencia, arranque con dos manos y control remoto.
  • 11PC industrial (sistema Windows) equipada con pantalla táctil, vista previa 3D, control remoto, simulación de flexión 3D y prevención de colisiones.
Bossray CNC Aluminum copper pipe bending
Bossray automatic Aluminum copper pipe bending
Aluminum copper pipe bending
Bossray Aluminum copper pipe bending
OPCIÓN
  • 1Radio múltiple
  • 2Doblado en dirección izquierda y derecha
  • 3Dispositivo de perforación
  • 4Dispositivo de corte
  • 5Valla de seguridad
  • 6Alfombra de seguridad o protección de cortina de luz
  • 7Curva de radio 1,0*D o radio más estrecho
  • 8Sistema de refrigeración por ventilador/agua/aceite
  • 9Sistemas de carga y descarga de robots
  • 10Manta de seguridad / Dispositivo de alarma por infrarrojos
  • 11Conversión 3D de SIEMENS
  • 12Transformador de suministro de energía eléctrica
  • 13Cambio rápido de herramientas
  • 14Diseño de herramientas especiales y mandril de latón.
