Máquinas dobladoras de tubos con mandril CNC de 4 pulgadas de capacidad

Máquinas dobladoras de tubos con mandril CNC de 4 pulgadas de capacidad

Máquinas dobladoras de tubos con mandril CNC de 4 pulgadas de capacidad
CategoríaDobladoras de tubos CNC
English detailsCNC Mandrel Pipe Bending Machines 4 inches Capability
MarcaBossray CNC Tube bender and Lasertube Manufacturer
ModeloSB-100CNC
Capacidad de doblado OD×WTΦ100×4,0 mm
Velocidad de flexiónMáx. 90°/seg.
Velocidad de alimentación1000 mm/seg
Precisión de alimentación±0,1 mm
Velocidad de rotación180°/seg
Precisión de rotación±0,1°
Voltaje220 V, 380 V, 415 V, 440 V, 480 V, 600 V 3P
Doblado con mandrilMandril de bola
Matriz de limpiaparabrisasLimpiaparabrisas de latón
Radio1,2 ~ 1,5D
PuertoShanghái, China
forma de pagoT/T
Tiempo de Actualización2024/12/8
Información Detallada
Máquinas dobladoras de tubos CNC con capacidad de 4 pulgadas
Las máquinas dobladoras de tubos con mandril CNC de Bossray se encargan de las tareas de doblado diarias, así como de los trabajos más exigentes y de alta precisión. Estas máquinas dobladoras de tubos con mandril CNC son perfectamente adecuadas para la producción en cualquier entorno industrial, incluidos los sectores de la automoción, las motocicletas y los vehículos todo terreno, los gimnasios, los servicios médicos y los muebles, etc. Nuestras dobladoras de mandril CNC más nuevas están disponibles en modelos con accionamiento totalmente eléctrico, híbrido eléctrico o hidráulico.
Las máquinas dobladoras de tubos con mandril CNC de Bossray brindan una producción energéticamente eficiente con la tecnología y las características más avanzadas. Además, nuestras dobladoras CNC funcionan solas o se integran perfectamente en cualquier configuración de producción. Bossray puede combinar cualquier dobladora CNC con nuestros brazos robóticos de carga/descarga automatizados o tubos láser CNC para crear una solución de celda de trabajo personalizada. Estas celdas de trabajo personalizadas aumentan la producción y liberan a su personal para tareas más importantes. Solicite una cotización para cualquiera de nuestras máquinas dobladoras de tubos con mandril CNC en línea.
Bossray 100CNC Tube bending machines
Parámetros de las máquinas dobladoras de tubos 100CNC

Modelo

SB-100CNC

Capacidad de curvatura OD×WT (acero al carbono):

Φ100×4.0mm

Radio de curvatura:

360 mm

Ángulo de curvatura

0~180°

Longitud máxima de plegado con mandril:

3600 mm

Velocidad de plegado:

Máx. 90°/seg.

Precisión de plegado:

±0,1°

Velocidad de alimentación:

1000 mm/seg

Precisión de alimentación:

±0,1 mm

Velocidad de rotación:
180°/seg
Precisión de rotación:

±0,1°

Pila de herramientas:

1 o varios

Doblado:

Servomotor eléctrico o hidráulico

Alimentación/refuerzo:

Servomotor eléctrico

Giratorio:

Servomotor eléctrico

Desplazamiento del cabezal de trabajo (horizontal):

Opción de servomotor eléctrico

Desplazamiento del cabezal de trabajo (vertical):

Opción de servomotor hidráulico/eléctrico

Presión hidráulica del sistema:

14 MPa

El tamaño del embalaje se refiere a:

5400 × 1200 × 1500 mm

Pesoreferirse:

4500 kilos

Video
4 pulgadasMáquinas dobladoras de tubos CNCVideo
Es el equipo de doblado más ideal para la industria aeroespacial, automotriz, locomotora, motocicleta, astilleros, petroquímica, energía eléctrica, gas natural, industria nuclear, calderas, vehículos, equipos de fitness y equipos deportivos. El rango de las multipilas va desde 1 capa hasta 3 capas.

Características y ventajas de las máquinas dobladoras de tubos 100CNC
  • 1Brazo de flexión (eje C) mediante sistema hidráulico/servomotor
  • 2Mordaza de sujeción mediante sistema hidráulico o servomotor; mordaza de presión mediante sistema hidráulico o servomotor.
  • 3Carro (eje Y) por servomotor.
  • 4Con servomotor, el servofreno trasero es accionado por un servomotor.
  • 5Pinzas (eje B): rotación por servomotor, agarre por hidráulico o servomotor.
  • 6Con la función de doblado de rodillo, se puede lograr un radio grande mediante el enrollado.
  • 7Cambio de herramientas: movimiento arriba-abajo mediante sistema hidráulico o servomotor con freno; izquierda-derecha mediante servomotor.
  • 8PDA (presión asistida por troquel): mediante sistema hidráulico o servomotor.
  • 9Sistemas automáticos de lubricación de piezas móviles.
  • 10Pedestal de pie, sirve como parada de emergencia, arranque con dos manos y control remoto.
  • 11PC industrial (sistema Windows) equipada con pantalla táctil, vista previa 3D, control remoto, simulación de flexión 3D y prevención de colisiones.

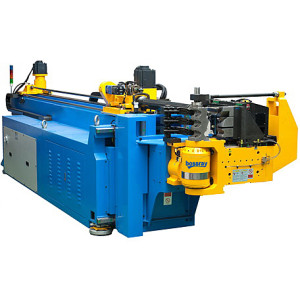

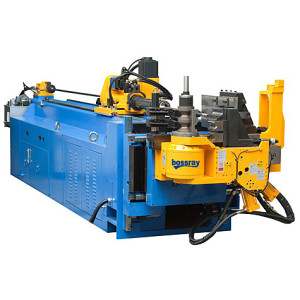

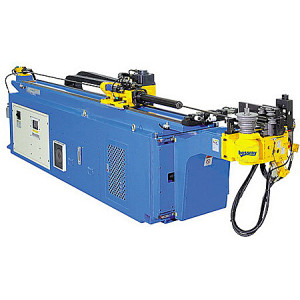

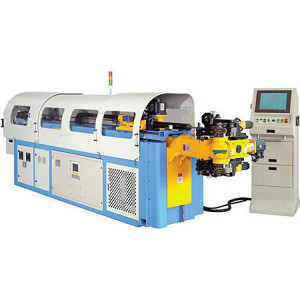

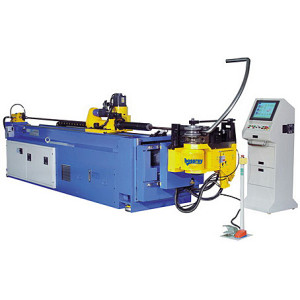

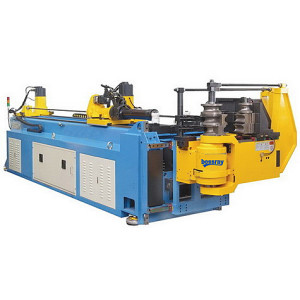

Bossray SB-100CNC Pipe bending machines
Bossray SS pipe bending
Bossray exhausts tube bending
Bossray mandrel tube bending
OPCIÓN
  • 1Radio múltiple
  • 2Doblado en dirección izquierda y derecha
  • 3Dispositivo de perforación
  • 4Dispositivo de corte
  • 5Valla de seguridad
  • 6Alfombra de seguridad o protección de cortina de luz
  • 7Curva de radio 1,0*D o radio más estrecho
  • 8Sistema de refrigeración por ventilador/agua/aceite
  • 9Sistemas de carga y descarga de robots
  • 10Manta de seguridad / Dispositivo de alarma por infrarrojos
  • 11Conversión 3D de SIEMENS
  • 12Transformador de suministro de energía eléctrica
  • 13Cambio rápido de herramientas
  • 14Diseño de herramientas especiales y mandril de latón.
